一、从性能对比来看：

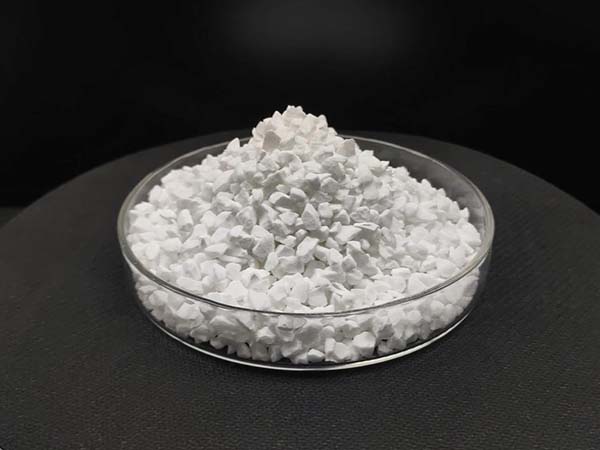

板状刚玉的突出优势在于热震稳定性和抗侵蚀性。它的微观结构非常独特，由发育良好的板片状αAl₂O₃晶体构成，内部含有大量微小的封闭气孔，而开口气孔率很低（通常低于3%）。这种结构就像在材料内部设置了无数个“缓冲垫”，能有效吸收热应力，防止裂纹扩散，因此抗热震性能极佳。
同时，低开口气孔率也意味着熔渣和金属熔液难以渗透，抗侵蚀能力很强。此外，板状刚玉的纯度很高（Al₂O₃含量≥99%），杂质分布均匀，体积稳定性好，重烧收缩极小。
电熔刚玉（以白刚玉为代表）的突出优势在于高硬度和高体积密度。它是在电弧炉中高温熔融后冷却制成的，晶体粗大，质地致密，硬度高，耐磨性好。
但它的冷却过程不均匀，导致不同部位的杂质含量和晶体尺寸差异较大，整体均匀性不如板状刚玉。电熔刚玉的开口气孔率明显偏高，闭气孔少，这对抗热震性和抗渗透性不利。
二、从应用场景选择来看：
在耐火材料领域，尤其是高温、高侵蚀、要求优异热震稳定性的关键部位，板状刚玉的性能优势非常明显。例如，在钢铁连铸的滑动水口、浸渍管、高炉出铁沟、气化炉内衬等场景，板状刚玉凭借低气孔率、高抗热震性和抗侵蚀性，使用寿命和可靠性通常优于电熔刚玉。纯板状刚玉砖在抗侵蚀、抗渗透、耐磨性、高温强度等方面均优于纯电熔白刚玉砖。因此，在这些高端耐火材料应用中，板状刚玉往往是更优的选择。
在磨料磨具领域，情况则完全不同。电熔刚玉（白刚玉）凭借高硬度和良好的自锐性，是制作砂轮、砂纸、研磨膏等磨具的理想原料，广泛用于金属抛光、精密研磨、喷砂除锈等。板状刚玉虽然硬度也高，但其结构特点决定了它并不适合作为磨料使用。在磨料领域，电熔刚玉是主角。
在成本考量方面，板状刚玉的生产工艺更复杂，能耗虽低于电熔刚玉，但综合成本通常仍高于普通电熔刚玉。因此，在一些对性能要求不那么苛刻的场合，电熔刚玉是性价比更高的选择。有时，将两者复合使用（如用板状刚玉作骨料，电熔刚玉作细粉）可以在性能和成本之间取得平衡。
如果你追求的是耐火材料在高温、抗热震、抗侵蚀方面的性能，板状刚玉更好。如果你需要的是高硬度、高耐磨性的磨料，或者对成本敏感、应用环境要求不那么恶劣，电熔刚玉更合适。两者并非简单的替代关系，而是根据具体需求各取所长。
客服1
